Diagramas em Bloco iPhone 6

Alimentação Principal iPhone 6 – Main Power

iPhone 6

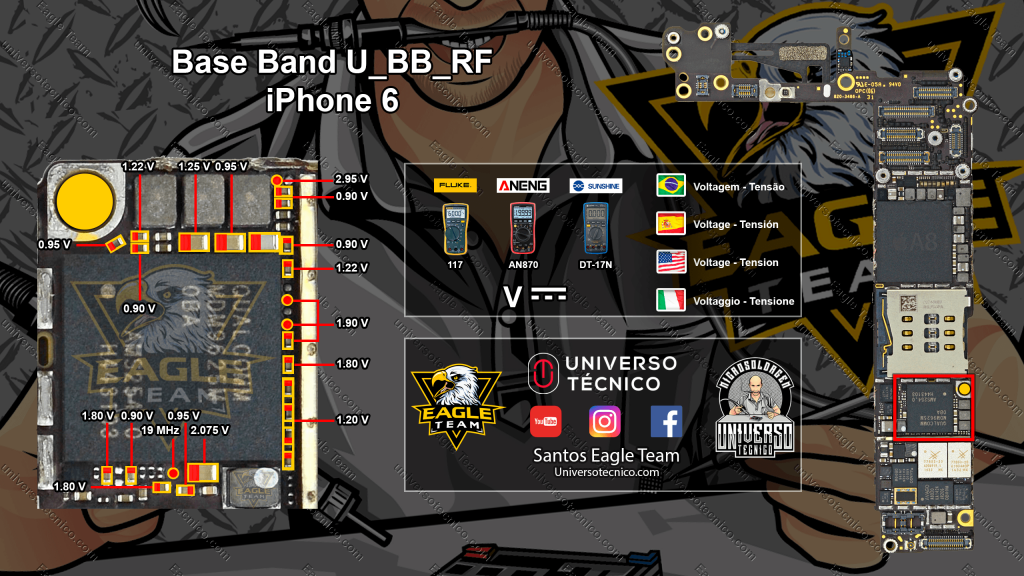

Base Band U_BB_RF – iPhone 6 – Tensão

iPhone 6

U2402 Meson – iPhone 6 – Tensão

iPhone 6

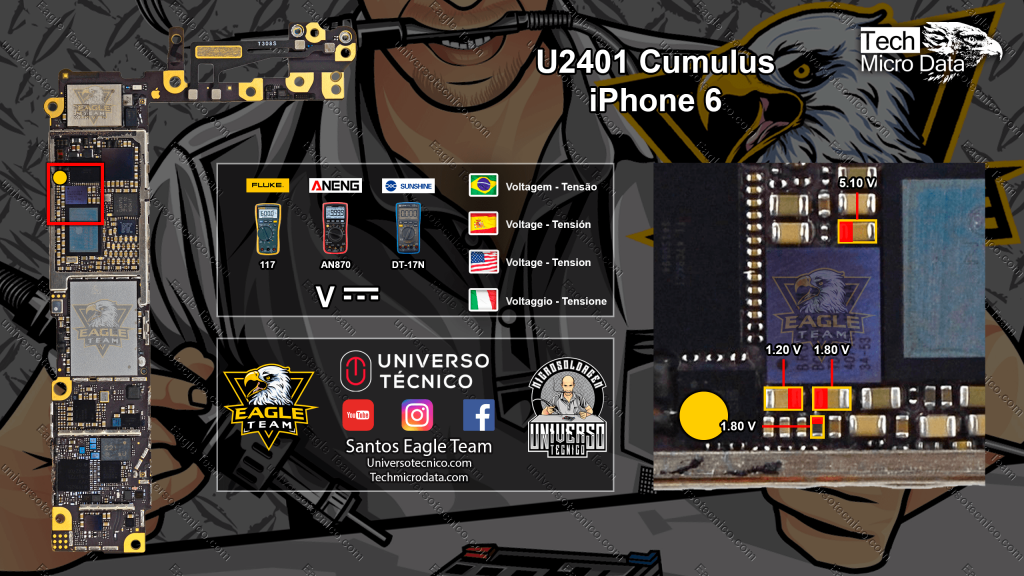

U2401 Cumulus – iPhone 6 – Tensão

iPhone 6

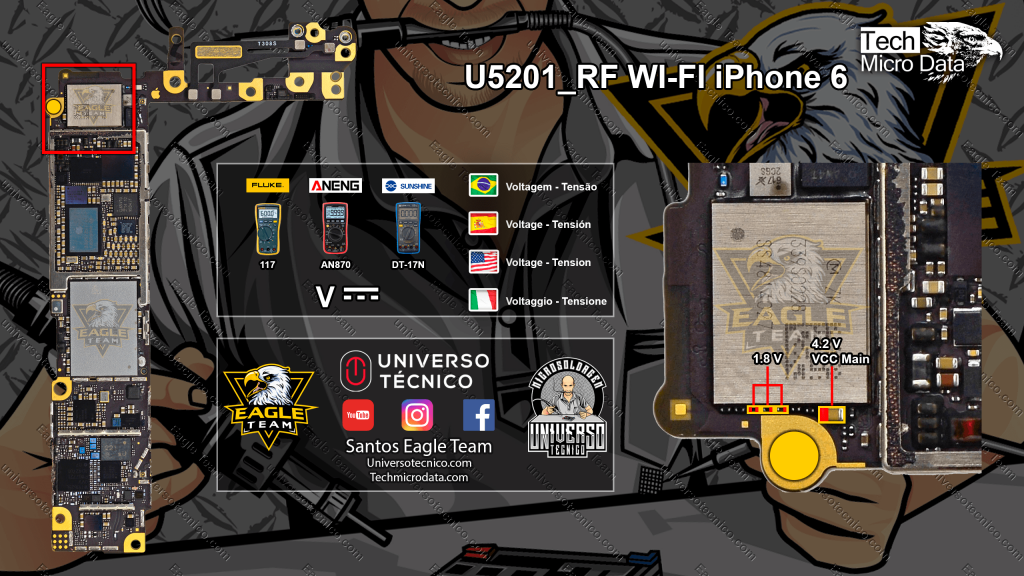

U5201_RF WI-FI – iPhone 6 – Tensão

iPhone 6

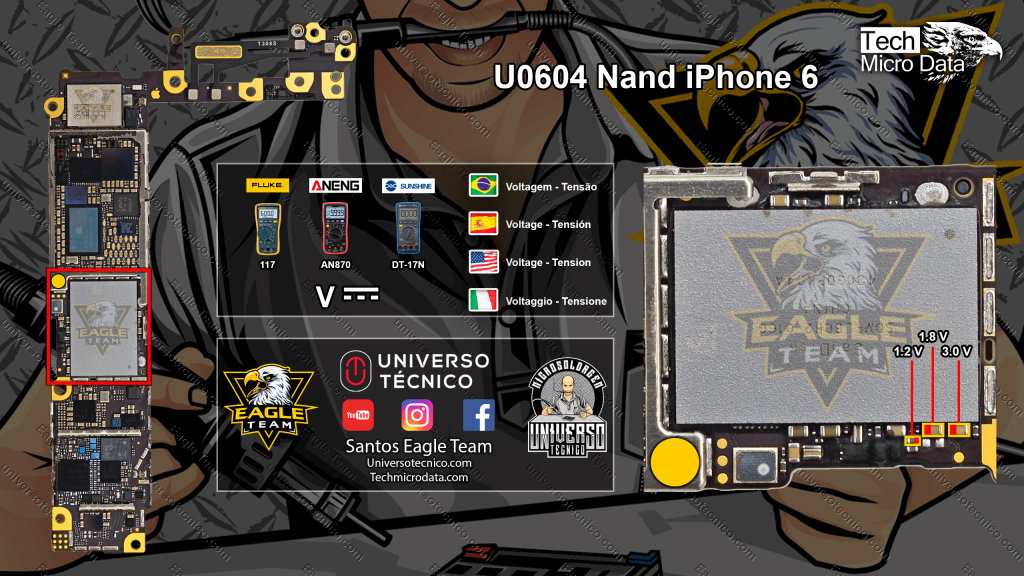

U0604 Nand – iPhone 6 – Tensão

Tensões iPhone 6

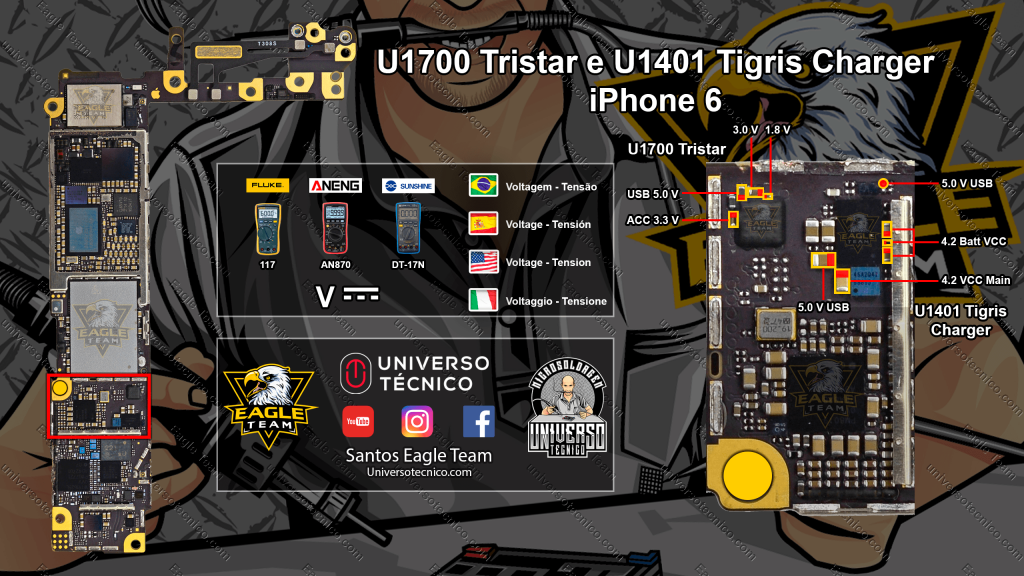

U1700 Tristar e U1401 Tigris Charger – iPhone 6 – Tensão

Tensões iPhone 6

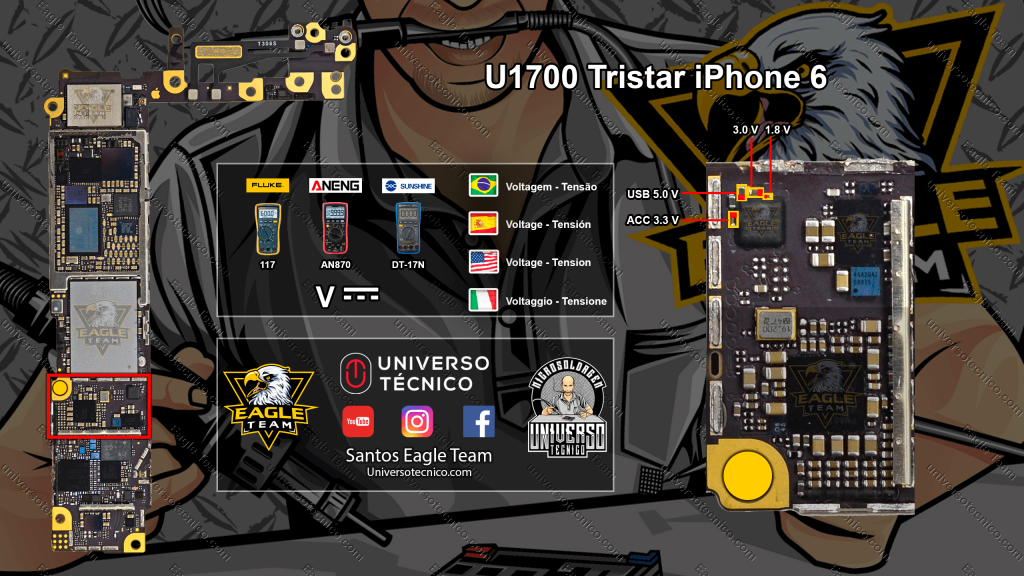

U1700 Tristar – iPhone 6 – Tensão

Tensões iPhone 6

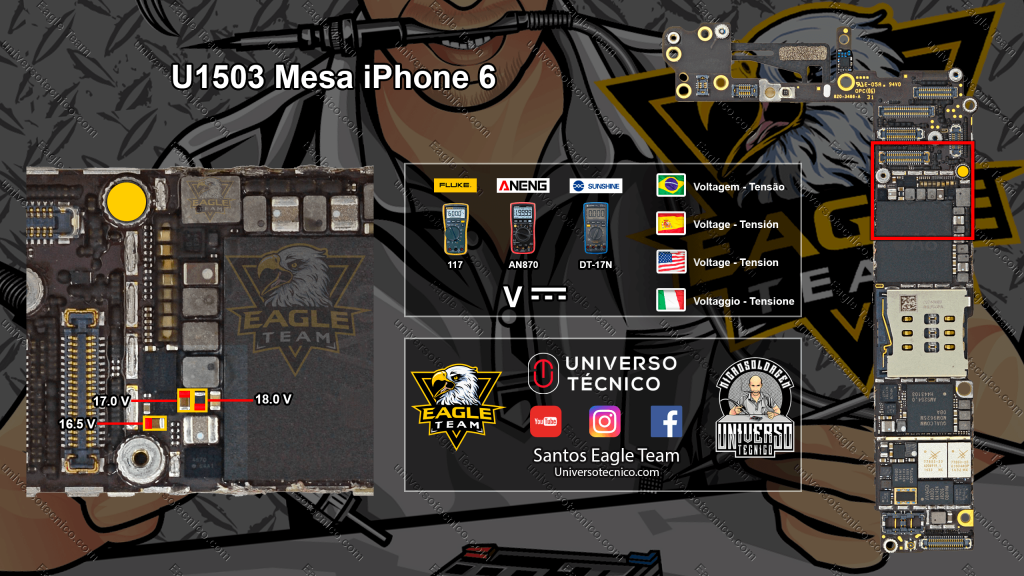

U1503 Mesa – iPhone 6 – Tensão

Tensões iPhone 6

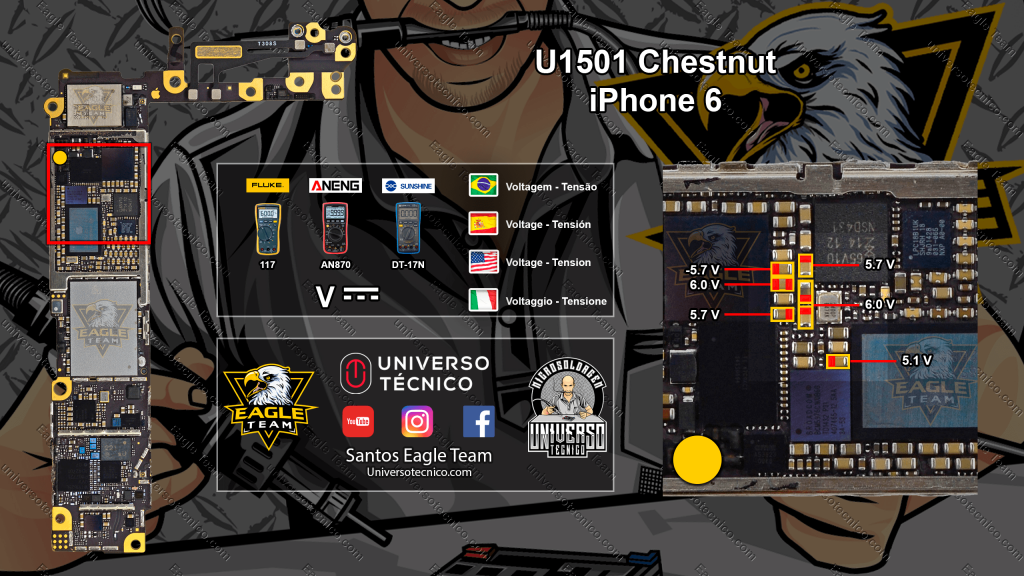

U1501 Chestnut – iPhone 6 – Tensão

Tensões iPhone 6

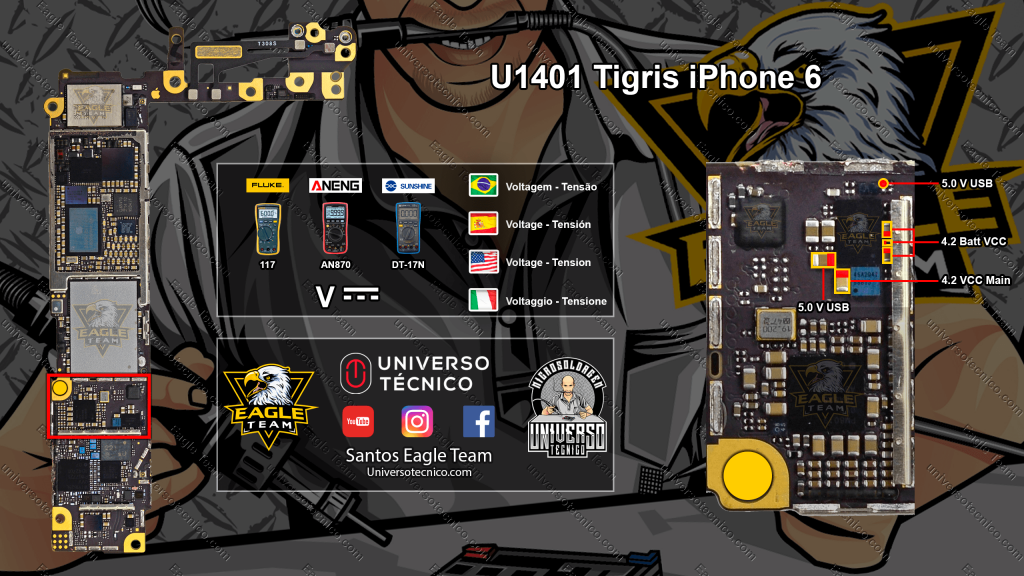

U1401 Tigris Charger – iPhone 6 – Tensão

Tensões iPhone 6

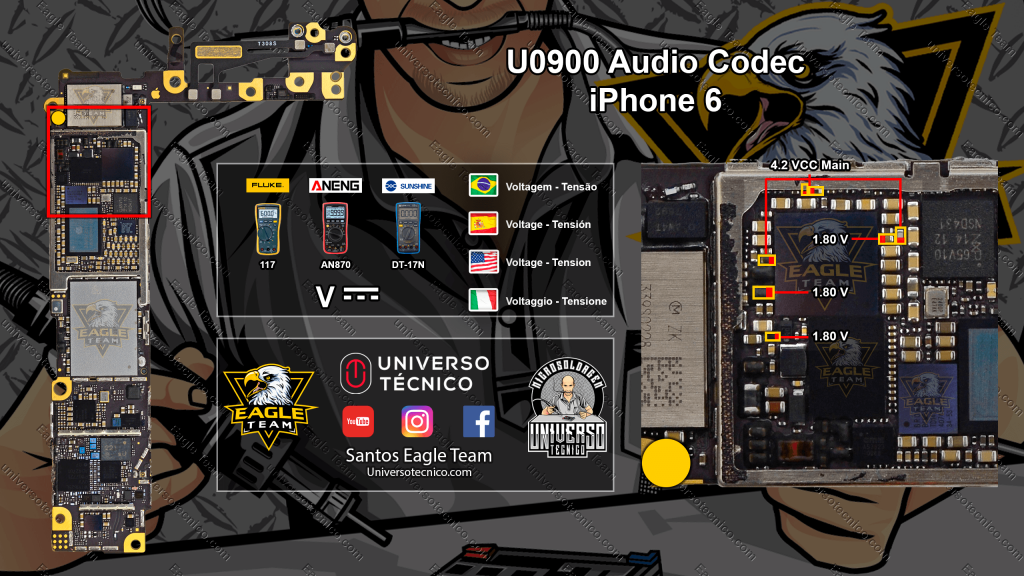

U0900 Audio Codec – iPhone 6 – Tensão

Tensões iPhone 6

Tensões iPhone 6 PMU RF – Base Band

Tensões iPhone 6

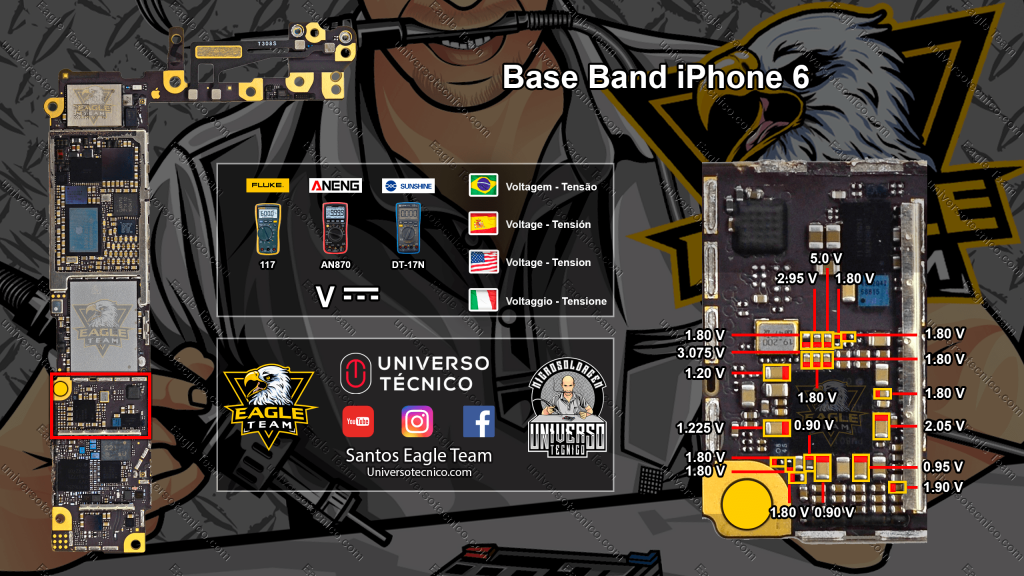

Tensões iPhone 6 Base Band
